CZĘŚĆ ZAMIENNA SILNIKA · HS PARTS

Kuty, trzyczęściowy wał korbowy z korbowodem

Do pilarek Husqvarna 346 XP, 351, 353 oraz Jonsered 2149, CS2147, CS2152, CS2153 · OEM 503857671 · do roku produkcji 2007

Kuta, trzyczęściowa konstrukcja – dwie połówki wału z ramionami korbowymi połączone wciskanym czopem korbowym z osadzonym korbowodem – zapewnia maksymalną wytrzymałość i odporność nawet przy najcięższej pracy w lesie. Wał jest gotowy do montażu w oryginalnej skrzyni korbowej.

Wał korbowy z korbowodem do Husqvarna 346 XP 351 353 i Jonsered CS2153 – rysunek z wymiarami A–U

Wymiary rzeczywistej części · kliknij, aby powiększyć rysunek

138 mm
długość całkowita
111 mm
wysokość całkowita
M10 / M8
gwinty na końcach
do 2007
rok produkcji piły

Wymiary A–U według rysunku

Litery odpowiadają wymiarom na rysunku powyżej. Porównaj wymiary ze starym wałem za pomocą suwmiarki – będziesz mieć pewność, że część pasuje.

Awysokość całkowita111 mm
Bdługość całkowita138 mm
Ckoniec wału – ramię korbowe55 mm
Ddługość gwintu M1012 mm
Edługość czopa Ø 13 mm25 mm
Fdługość czopa Ø 15 mm18 mm
Gśrednica czopaØ 13 mm
HgwintM10
Iśrednica czopa przy ramieniuØ 15 mm
Joko korbowoduØ 13 mm
Kdługość gwintu M813 mm
Lwysokość ramion korbowych55 mm
MgwintM8
Ndługość stożka16 mm
Odługość czopa przy ramieniu25 mm
Pśrednica końca stożkaØ 9 mm
Qgórna krawędź korbowodu – oś wału79 mm
Rgórna krawędź korbowodu – ramię korbowe56 mm
Sszerokość oka korbowodu15 mm
Toś wału – dolna krawędź ramion32 mm
Uszerokość po ramionach korbowych29 mm
Szukasz wału korbowego? Jesteś we właściwym miejscu

W serwisach, instrukcjach i w internecie ta część występuje pod różnymi nazwami. Wszystkie oznaczają to samo:

wał korbowywał korbowy z korbowodemwał korbowy korbowódwał korbowy kutywał korbowy do pilarkikorba

Końce wału

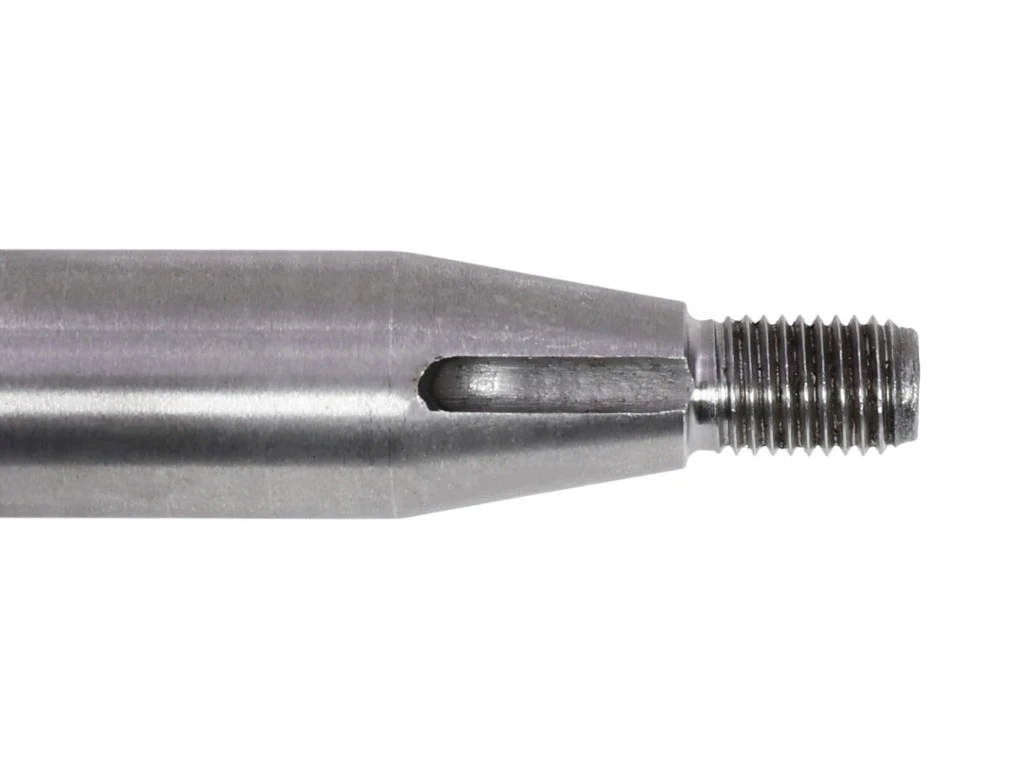

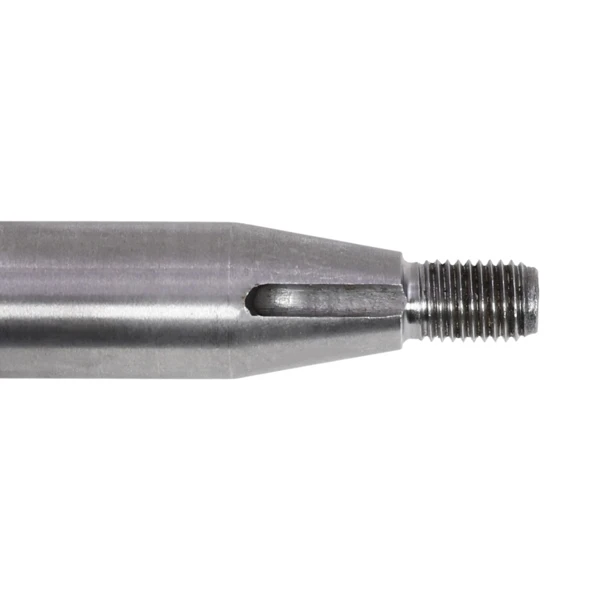

Stożek wału korbowego z rowkiem na klin i gwintem M8
Strona koła zamachowego
Stożkowy koniec (Ø 9 mm na końcu, długość 16 mm) z rowkiem na klin i gwintem M8. Klin zapewnia prawidłowe położenie koła zamachowego, a tym samym ustawienie zapłonu.
Czop wału korbowego z gwintem M10 po stronie sprzęgła
Strona sprzęgła
Czop Ø 13 mm z gwintem M10 pod sprzęgło, przy ramieniu korbowym stopniowany do Ø 15 mm. Długości czopów D, E, F znajdziesz w tabeli wymiarów.

Kiedy wymienić wał korbowy

Luz korbowodu
Korbowód ma luz góra–dół na czopie, silnik stuka.
Po zatarciu
Zatarty tłok może uszkodzić także łożysko korbowodu.
Uszkodzony koniec
Zerwany gwint, obity stożek lub wyrobiony rowek na klin.
Bicie i drgania
Wygięty wał po upadku lub uderzeniu piły.

Wskazówka serwisowa: przy wymianie wału korbowego zawsze wymień również łożyska i uszczelniacze (simmeringi). Unikniesz ponownego rozbierania silnika.

Dane techniczne i kompatybilność

Częśćkuty, trzyczęściowy wał korbowy z korbowodem
Numer OEM503857671
Husqvarna346 XP, 351, 353
Jonsered2149, CS2147, CS2152, CS2153
Rok produkcji piłydo końca 2007 roku
GwintyM10 (sprzęgło) / M8 (koło zamachowe)
Długość × wysokość całkowita138 × 111 mm
EAN8595672408671
MarkaHS PARTS
Część oryginalnanie – zamiennik marki HS PARTS

Dla nowszej wersji Jonsered CS2153 (OEM 504206802) mamy osobny produkt – przed zamówieniem sprawdź rok produkcji piły.
